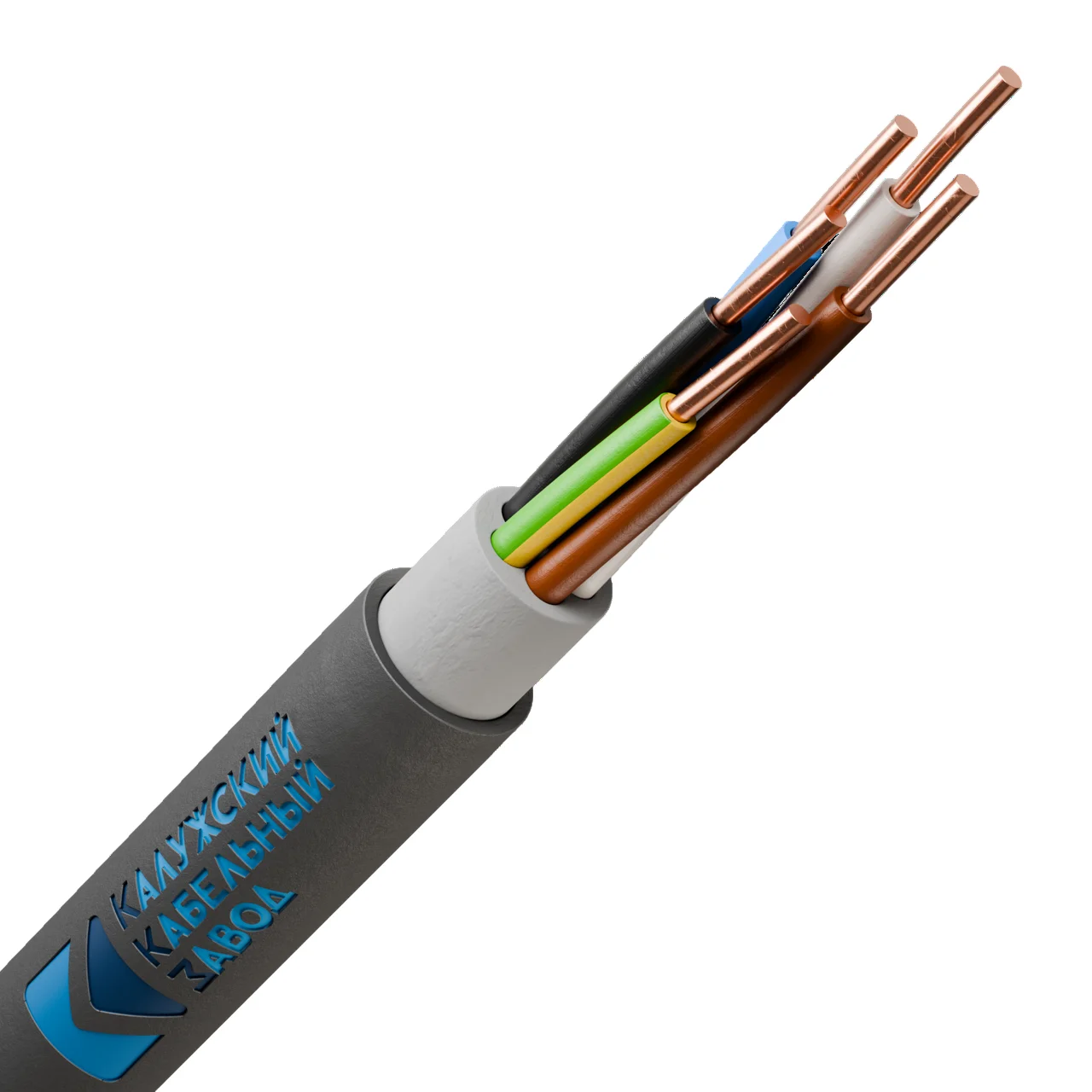

Кабель силовой медный с низким ДГВ ВВГнг(А) LS ККЗ

Описание

Конструкция

• Токопроводящая жила алюминиевая или медная, однопроволочная или многопроволочная, круглой формы 1 или 2 класса по ГОСТ 22483-2021. Число жил: 3, 4, 5. Номинальное сечение 1,5 – 35 мм².
• Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
• Изоляция из поливинилхлоридного пластиката пониженной пожароопасности. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета.
• Изолированные жилы скручены в сердечник.
• Две или три изолированные жилы уложены параллельно в одной плоскости.
• Внутренняя оболочка из поливинилхлоридного пластиката пониженной пожароопасности накладывается на сердечник с одновременным заполнением наружных промежутков между жилами.
• Наружная оболочка из поливинилхлоридного пластиката пониженной пожароопасности.

Эксплуатация

• Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частоты 50 Гц.
• Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97).
• Кабели не распространяют горение как при одиночной, так и при групповой прокладке по категории А.

Технические характеристики

• Вид климатического исполнения кабелей УХЛ, категорий размещения 1 и 5 по ГОСТ 15150-69.
• Диапазон температур эксплуатации от -50 °С до +50 °С.
• Относительная влажность воздуха при температуре до +35 °С до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева не ниже -15 °С.
• Минимальный радиус изгиба кабелей при прокладке: одножильные не менее 10 наружных диаметров; многожильные не менее 7,5 наружных диаметров.
• Дымообразование при горении, тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации не более +70 °С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160 ºС.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Предельная температура токопроводящих жил по условию невозгорания кабеля при коротком замыкании 350 °С.
• Строительная длина кабеля устанавливается при заказе.
• Срок службы 30 лет с даты изготовления кабелей.
• Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
• Срок хранения: на открытых площадках не более 2 лет; под навесом не более 5 лет; в закрытых помещениях не более 10 лет.
• Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.2.2.
• Код ОКПД2: 27.32.13.111.
